水污染治理领域

01.技术名称

纳米平板陶瓷膜污水处理技术及一体化装备

02.适用范围

中小规模工业废水和市政污水处理。

03.技术内容

技术原理

纳米平板陶瓷膜是无机陶瓷材料经特殊工艺制备而成的非对称膜。陶瓷膜壁密布孔径约100nm的微孔，在抽吸外压的作用下，水等小分子透过膜，大分子物质被膜截留，从而达到分离目的。

纳米平板陶瓷膜污水处理技术及一体化装备以平板式陶瓷膜技术为核心，将膜分离技术与生物处理工艺相结合进行污水处理，实现了污水污泥同步处理、同步脱氮除磷和远程智慧管理。

主要工艺参数：水力停留时间4h～8h；污泥浓度6000mg/L～12000mg/L；过膜压差极限值≤60kPa。

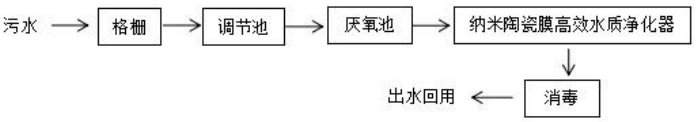

图1 纳米平板陶瓷膜污水处理技术路线

主要创新点

平板陶瓷膜使用寿命长超过15年，对进水要求更为宽松，膜通量高，更节能。该技术可以适用不同性质的污水，尤其是一些特殊的工业废水，拓宽了膜生物反应器的应用领域。

智慧水务云平台可对污水站点实现远程监控管理。实现污水处理站点检测数据、设备状态和现场监控信息的远距离传送，在手机、电脑和监控中心大屏幕上就能看到实时情况和设备故障报警信息；可远程遥控设备的开闭状态，处理电控方面的故障，自动调节工艺参数和工况等(例如：控制膜工作和反冲洗时间，调节曝气开闭时间等)。

04.污染治理或环境修复效果

处理后出水水质稳定优于《城镇污水处理厂污染物排放标准》(GB18918-2002)一级A标准，可直接回用于绿化用水和生态补水。与传统工艺相比，剩余污泥产生量低；与有机膜工艺相比，膜寿命长、二次污染小、化学稳定性高，因此适用范围更广。

05.技术示范情况

该一体化装备已在6个工业废水治理项目中应用。昭平县城北工业园集中式污水处理站项目处理规模500m3/d，采用基于智慧管理的纳米平板陶瓷膜污水处理一体化装备，出水水质达到GB18918-2002一级A标准，2020年COD去除总量为 26.17t，NH3-N去除总量为2.73t。

06.投资估算

纳米平板陶瓷膜一体化设备及配套设施投资成本在3000元/m3～4000元/m3。

07.投资回收期

设备投资回收期5～8年。

08. 技术成果转化推广前景

该技术装备可实现菌体共生，是一种节能高效、可远程管理的环境友好型废水处理技术，可用于协同处理矿山废水、印染废水、高浓度有机物废水、强酸碱废水等多种工业废水以及常规市政污水，与国内同类技术装备相比，具有较好的市场竞争力。
